Cuando pensamos en la aerodinámica de un coche de carreras o de un avión, solemos imaginar el aire golpeando la carrocería para frenarlo o empujarlo. Sin embargo, la mayor parte de la física ocurre en las zonas que no vemos, controlando la velocidad y la presión de los fluidos. Este fenómeno se conoce como el Efecto Venturi, y fue documentado por primera vez por el físico italiano Giovanni Battista Venturi en 1797. Años después, en 1886, el ingeniero estadounidense Clemens Herschel diseñó el primer medidor de Venturi práctico para medir el caudal de agua en canalizaciones, aplicando comercialmente el principio descubierto por Venturi.
El principio fundamental: Continuidad y Bernoulli
Para entender el efecto Venturi, debemos combinar dos leyes fundamentales de la física de fluidos:
-
El Principio de Continuidad (Constancia del Caudal): Si un fluido viaja por un tubo y este se estrecha, la misma cantidad de masa debe pasar por segundo por todas las secciones. Para lograrlo, el fluido no tiene más remedio que acelerar en el estrechamiento.
-
El Principio de Bernoulli: Postulado por Daniel Bernoulli en 1738, establece que en un fluido en flujo estacionario, la energía se mantiene constante. Si la energía cinética (velocidad) aumenta, la energía de presión disminuye para conservar la energía total del fluido. (El principio de Bernoulli se cumple estrictamente para fluidos ideales sin viscosidad, pero en la práctica se aplica con buena aproximación en muchos sistemas reales).
La conclusión es tan elegante como contraintuitiva: a mayor velocidad de un fluido, menor es su presión interna. Si reducimos el diámetro de una tubería, el fluido correrá más rápido, pero empujará menos contra las paredes del tubo, creando un vacío parcial o succión.
La matemática del estrechamiento

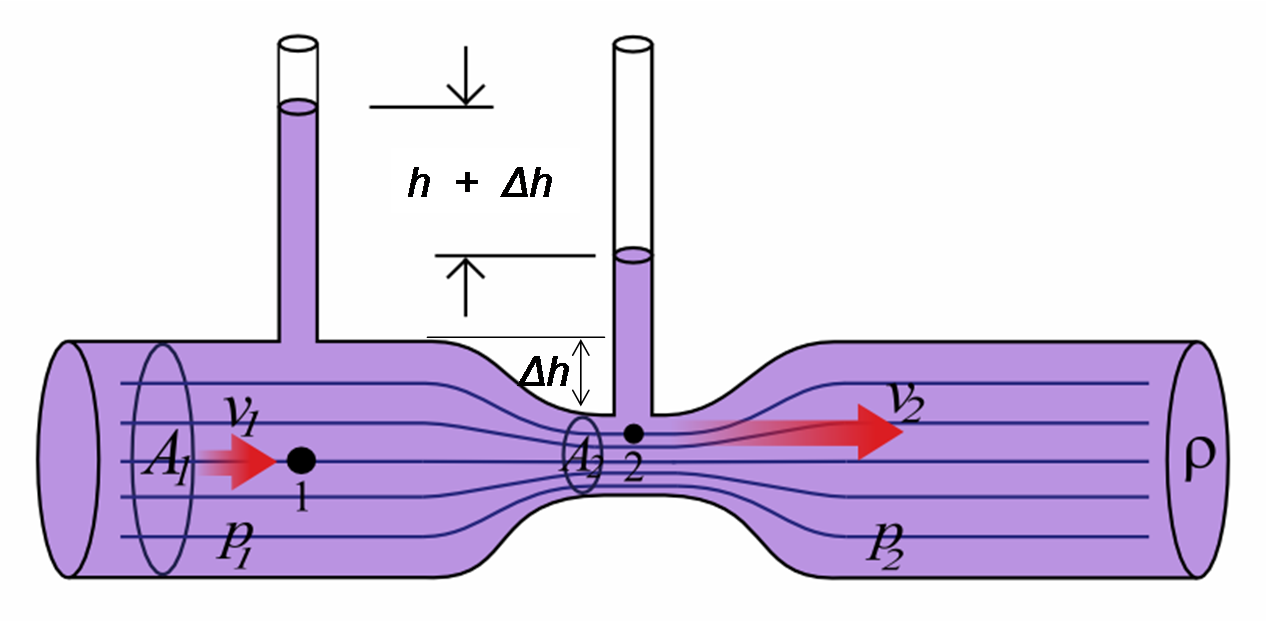

Si llamamos A₁ y v₁ al área y velocidad en la sección ancha, y A₂ y v₂ a las del estrechamiento, el principio de continuidad se expresa de forma sencilla:
A₁ · v₁ = A₂ · v₂
Como el área A₂ es menor, la velocidad v₂ tiene que ser mayor de forma proporcional para mantener el caudal constante.
Por su parte, el principio de Bernoulli nos da la relación matemática exacta entre esa velocidad y la presión estática (P), utilizando la densidad del fluido (ρ):
P₁ + ½ · ρ · v₁² = P₂ + ½ · ρ · v₂²
Como la velocidad v₂ en el estrechamiento es mucho mayor que v₁, la presión P₂ se desploma de forma obligatoria para mantener la igualdad de la ecuación.

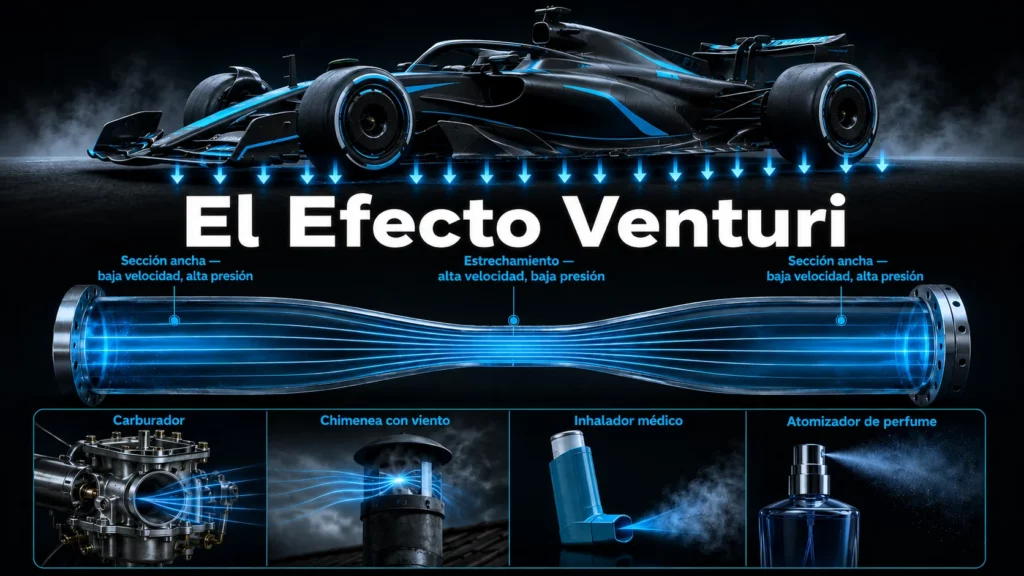

Aplicaciones radicales: Del asfalto a la medicina
1. El «Efecto Suelo» en la Fórmula 1
Los monoplazas modernos no solo usan alerones para empujar el coche hacia abajo; el verdadero agarre se genera diseñando el fondo del coche como un enorme tubo Venturi invertido. El fondo plano se estrecha drásticamente en la zona central y se abre en la parte trasera a través del difusor. Al estrecharse el espacio entre el coche y el asfalto, el aire acelera brutalmente, la presión cae en picado y se crea una zona de baja presión que literalmente succiona el coche contra el suelo.
En los años 70 y 80, equipos como Lotus popularizaron los «coches de efecto suelo», que usaban túneles Venturi extremos para pegarse al asfalto. La FIA los prohibió parcialmente por seguridad debido a su peligrosidad si el coche pasaba por un bache, pero hoy el principio sigue totalmente presente en el diseño regulado de los difusores y fondos planos modernos.
2. El carburador de los motores clásicos
El carburador de pulverización, patentado por Gottlieb Daimler en 1885, es un ejemplo clásico de aplicación de este fenómeno. El aire de admisión pasaba por un estrechamiento Venturi; la caída de presión en ese punto exacto succionaba el combustible a través de un surtidor, pulverizándolo y mezclándolo con el aire de forma idónea antes de entrar al cilindro.
3. Las chimeneas en días de viento
El viento que pasa a gran velocidad por la boca superior de una chimenea reduce la presión estática en el exterior. Al haber mayor presión dentro de la vivienda que arriba en el tejado, el humo es empujado y succionado hacia fuera con mucha más eficiencia. A diferencia del tubo Venturi clásico, aquí no hay un estrechamiento de sección, sino que es el propio viento exterior el que aplica directamente el principio de Bernoulli en la boca abierta.
4. Inhaladores médicos
Los dispositivos para administrar fármacos respiratorios (como los inhaladores contra el asma) utilizan un estrechamiento Venturi para atomizar el medicamento líquido. El flujo de aire a alta velocidad genera la caída de presión necesaria para transformar el líquido en una fina niebla que llega directamente a los pulmones.
Conclusión
El Efecto Venturi nos demuestra cómo una geometría inteligente puede transformar la velocidad en fuerza de succión sin necesidad de añadir piezas móviles ni electrónica compleja. Desde el atomizador de un perfume clásico o un inhalador médico, hasta el fondo de un monoplaza a 300 km/h, las leyes de la hidrodinámica gobiernan el movimiento a nuestro alrededor, recordándonos que, en la física, la forma siempre es función.
